SAE Flange H.T.

Number:FS

Name:SAE Split Flange Clamps 6000 PSL ISO 6162

SAE Split Flange Clamps 6000 PSL ISO 6162

DESCRIPTION

产品参数(Description)

代号

法兰型号

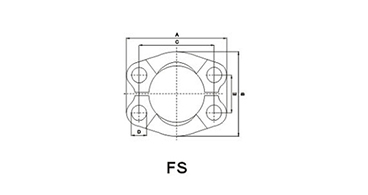

尺寸 DIMENSIONS

螺栓

压力等级

PART NO.

FLANGE SIZE

A

B

C

D

E

BOLT

Mpa

FS-08

1/2"

56.3

49.2

40.5

9

18.2

M8X30

42

FS-12

3/4"

71.4

61.8

50.8

11

23.8

M10X35

FS-16

1"

81

71.4

57.2

13

27.8

M12X45

FS-20

1.1/4"

95.3

79.2

66.7

15

31.8

M14X50

FS-24

1.1/2"

112.8

96.8

79.4

17

36.6

M16X55

FS-32

2"

133.4

115.6

96.8

21

44.4

M20X70

注:螺栓需另订。

Note: Bolt should be ordered another.
