SAE Flange H.T.

Number:87691

Name:90° SAE Female 6000PSI ISO 12151-3--- SAE J516

90° SAE Female 6000PSI ISO 12151-3--- SAE J516

DESCRIPTION

产品参数(Description)

代号

螺纹 E

软管 HOSE BORE

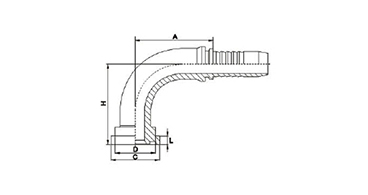

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

D

H

L

87691-08-08

1/2"

12

8

41

31.7

24

48

7.75

87691-12-10

3/4"

16

10

56.5

41.3

32

56.5

8.76

87691-12-12

3/4"

20

12

66.2

41.3

32

66

8.76

87691-16-12

1"

20

12

66.2

47.6

38

69

9.53

87691-16-16

1"

25

16

78

47.6

38

74.5

9.53

87691-16-20

1"

32

20

91.5

47.6

38

85.5

9.53

87691-20-16

1.1/4"

25

16

78

54

44

78.5

10.29

87691-20-20

1.1/4"

32

20

91.5

54

44

89.5

10.29

87691-24-20

1.1/2"

32

20

91.5

63.5

51

94.5

12.57

87691-24-24

1.1/2"

40

24

109.4

63.5

51

108

12.57

87691-32-24

2"

40

24

109.4

79.4

67

116

12.57

87691-32-32

2"

50

32

131.8

79.4

67

136.3

12.57

注: 1. 表中代号用于编织软管; 2. 如需用于缠绕软管代号改为87692-xx-xx.

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 87692-XX-XX.
