SAE Flange H.T.

Number:87641

Name:45° SAE Female 6000PSI ISO 12151-3--- SAE J516

45° SAE Female 6000PSI ISO 12151-3--- SAE J516

DESCRIPTION

产品参数(Description)

代号

螺纹 E

软管 HOSE BORE

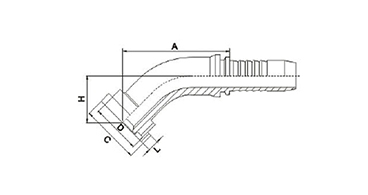

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

D

H

L

87641-08-08

1/2"

12

8

58.9

31.7

24

24

7.75

87641-08-12

1/2"

20

12

74.9

31.7

24

27.5

7.75

87641-12-10

3/4"

16

10

72.5

41.3

32

28.2

8.76

87641-12-12

3/4"

20

12

79.2

41.3

32

31.8

8.76

87641-16-16

1"

25

16

90.2

47.6

38

34.7

9.53

87641-20-20

1.1/4"

32

20

103.8

54

44

41.5

10.29

87641-24-20

1.1/2"

32

20

105.8

63.5

51

45.1

12.57

87641-24-24

1.1/2"

40

24

116.2

63.5

51

45.5

12.57

87641-32-24

2"

40

24

125.4

79.4

67

54.7

12.57

87641-32-32

2"

50

32

135.7

79.4

67

52.7

12.57

注: 1. 表中代号用于编织软管; 2. 如需用于缠绕软管代号改为87642-xx-xx.

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 87642-XX-XX.
