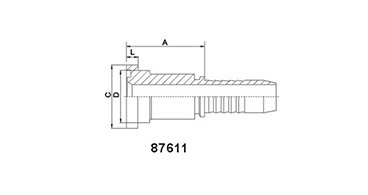

代号

螺纹 E

软管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

D

L

87611-08-08

1/2"

12

8

47

31.7

24

7.75

87611-12-10

3/4"

16

10

51

41.3

32

8.76

87611-12-12

3/4"

20

12

51

41.3

32

8.76

87611-16-12

1"

20

12

56

47.6

38

9.53

87611-16-16

1"

25

16

57

47.6

38

9.53

87611-16-20

1"

32

20

61

47.6

38

9.53

87611-20-16

1.1/4"

25

16

65

54

44

10.29

87611-20-20

1.1/4"

32

20

66

54

44

10.29

87611-24-20

1.1/2"

32

20

75

63.5

51

12.57

87611-24-24

1.1/2"

40

24

75

63.5

51

12.57

87611-32-24

2"

40

24

85

79.4

67

12.57

87611-32-32

2"

50

32

85

79.4

67

12.57

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为87612-xx-xx.

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 87612-XX-XX.
