SAE Flange L.T.

Number:87341

Name:45° SAE Female 3000PSI ISO 12151-3--- SAE J516

45° SAE Female 3000PSI ISO 12151-3--- SAE J516

DESCRIPTION

产品参数(Description)

代号

螺纹 E

软管 HOSE BORE

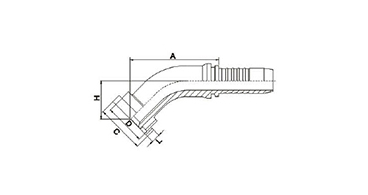

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

D

H

L

87341-08-08

1/2"

12

8

58.2

30.2

24

23.3

6.73

87341-12-08

3/4"

12

8

58.9

38.1

31.7

24

6.73

87341-12-10

3/4"

16

10

70.1

38.1

31.7

25.3

6.73

87341-12-12

3/4"

20

12

77

38.1

31.7

28.9

6.73

87341-16-12

1"

20

12

77

44.4

38

28.9

8

87341-16-16

1"

25

16

85.2

44.4

38

29.7

8

87341-16-20

1"

32

20

94.5

44.4

38

33.8

8

87341-20-16

1.1/4"

25

16

85.2

50.8

43

29.7

8

87341-20-20

1.1/4"

32

20

94.5

50.8

43

33.8

8

87341-24-20

1.1/2"

32

20

95.9

60.3

50

35.2

8

87341-24-24

1.1/2"

40

24

109.9

60.3

50

39.1

8

87341-32-24

2"

40

24

109.9

71.4

62

39.1

9.53

87341-32-32

2"

50

32

129.3

71.4

62

46.3

9.53

注: 1. 表中代号用于编织软管; 2. 如需用于缠绕软管代号改为87342-xx-xx.

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 87342-XX-XX.
