ORFS Flat Seal

Number:24291

Name:90°ORFS Female Flat Seat ISO 12151-1---SAE J516

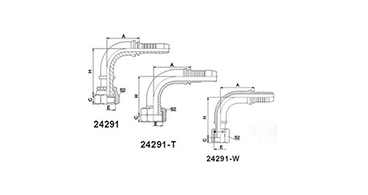

90°ORFS Female Flat Seat ISO 12151-1---SAE J516

DESCRIPTION

产品参数(Description)

代号

螺纹 E

软管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

H

C

S2

24291-04-04

9/16"X18

6

4

30

41

8.5

19

24291-04-05

9/16"X18

8

5

33

44

8.5

19

24291-04-06

9/16"X18

10

6

35.3

46.3

8.5

19

24291-06-06

11/16"X16

10

6

35.3

49.8

10

22

24291-06-08

11/16"X16

12

8

41

55

10

22

24291-08-08

13/16"X16

12

8

41

57

11

27

24291-08-10

13/16"X16

16

10

56.5

61.5

11

27

24291-10-10

1"X14

16

10

56.5

66

13.5

30

24291-10-12

1"X14

20

12

65.5

75.5

13.5

30

24291-12-12

1.3/16"X12

20

12

65.5

77

15

36

24291-12-16

1.3/16"X12

25

16

76.7

83.5

15

36

24291-16-20

1.7/16"X12

32

20

91.5

96

14.8

41

24291-06-05T

11/16"X16

8

5

33

37.5

10

22

24291-08-06T

13/16"X16

10

6

35.3

39.8

11

27

24291-10-08T

1"X14

12

8

41

46

13.5

30

24291-12-10T

1.3/16"X12

16

10

56.5

51.5

15

36

24291-16-12T

1.7/16"X12

20

12

65.5

63

14.8

41

24291-16-14T

1.7/16"X12

22

14

71.2

63

14.8

41

24291-16-16T

1.7/16"X12

25

16

76.9

67.5

14.8

41

24291-20-16T

1.11/16"X12

25

16

76.7

67.5

15

50

24291-24-20T

2"X12

32

20

91.5

78.5

14.8

60

24291-24-24T

2"X12

40

24

109.4

92

14.8

60

24291-20-20W

1.11/16"X12

32

20

93

100

15

50

24291-20-24W

1.11/16’X12

40

24

109.4

113.5

15

50

注: 1. 表中代号用于编织软管; 2. 如需用于缠绕软管代号改为242942-xx-xx.

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 24292-XX-XX.
