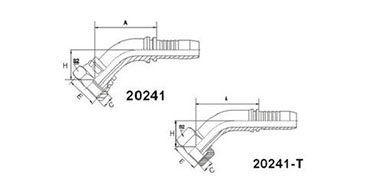

代号

螺纹 E

软管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

S1

20241-14-04

M14X1.5

6

4

40.5

8.5

18.5

20241-14-05

M14X1.5

8

5

42.7

8.5

19.3

20241-16-05

M16X1.5

8

5

44.4

8.5

20

20241-18-06

M18X1.5

10

6

45.7

8

21.4

20241-22-08

M22X1.5

12

8

58.9

10

24

20241-30-12

M30X1.5

20

12

78.1

11

30

20241-36-16

M36X2

25

16

85.7

13

31.5

20241-42-20

M42X2

32

20

97.3

15

36.6

20241-27-10T

M27X1.5

16

10

68.6

10

24.3

20241-36-12T

M36X2

20

12

75

13

27.5

20241-36-14T

M36X2

22

14

77.3

13

27

20241-39-16T

M39X2

25

16

83.9

13

29.7

20241-45-20T

M45X2

32

20

94.5

15

33.8

20241-52-20T

M52X2

32

20

94.5

17

33.8

20241-52-24T

M52X2

40

24

108.5

17

37.7

20241-60-28T

M60X2

45

28

118.7

20

43.6

20241-64-32T

M64X2

50

32

127.8

23

45.6

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为20242-xx-xx

Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 20242-xx-xx；
